Fel elfen elastig graidd o'r system cau rheilffyrdd, mae clipiau elastig rheilffordd rhyngwladol wedi'u safoni o amgylch pedwar dimensiwn craidd: deunyddiau, perfformiad, profi a chymhwyso. Mae'r fframwaith cyffredinol yn cyflwyno strwythur o "safonau a dderbynnir yn rhyngwladol sy'n arwain y ffordd, safonau rhanbarthol yn darparu manylion, a safonau cenedlaethol sy'n addasu i wahanol sefyllfaoedd." Eu swyddogaeth graidd yw rheoleiddio dylunio, cynhyrchu, profi a defnyddio clipiau elastig, gan sicrhau cyfnewidioldeb, diogelwch a gwydnwch ar draws gwahanol wledydd a llinellau rheilffordd, gan gwmpasu senarios rheilffordd amrywiol gan gynnwys rheilffyrdd confensiynol, trwm a chyflymder uchel. Ar hyn o bryd, mae safonau clip elastig rheilffordd rhyngwladol wedi'u rhannu'n dri chategori yn bennaf: safonau a dderbynnir yn rhyngwladol, safonau unedig rhanbarthol, a safonau sy'n benodol i wledydd mawr. Mae'r safonau hyn yn ategu ei gilydd, pob un â'i ffocws ei hun, gyda'i gilydd yn ffurfio system safonol ryngwladol gyflawn.
1. Safonau cysylltiedig y Sefydliad Safoni Rhyngwladol (ISO).
1. Safonau cysylltiedig y Sefydliad Safoni Rhyngwladol (ISO).
Mae'r ffocws craidd ar brofi deunydd stribedi elastig a phrofi system clymwr, sef y sail ar gyfer cynhyrchu a phrofi stribedi elastig byd-eang. Yn bennaf yn cynnwys:
Mae - cyfres ISO 22074: "Cymwysiadau Rheilffordd-Traciau-Dulliau Profi System Caewch" yn egluro'r gweithdrefnau profi a'r safonau dyfarnu ar gyfer dangosyddion allweddol megis gwasgedd clip, anystwythder lifft, bywyd blinder, a pherfformiad inswleiddio. Dyma'r fanyleb gyffredinol graidd ar gyfer dilysu perfformiad clipiau.
Mae - ISO 5948: "Safon Profi Dur Gwanwyn" yn nodi cyfansoddiad cemegol, priodweddau mecanyddol, strwythur metallograffig a gofynion eraill y dur gwanwyn a ddefnyddir ar gyfer bariau gwanwyn, ac mae'n darparu safon unedig ar gyfer dewis deunydd bariau gwanwyn.
Disgrifiad Cynnyrch
2. Safonau perthnasol Undeb Rhyngwladol y Rheilffyrdd (UIC) Wedi'u cynllunio'n benodol ar gyfer cydrannau traciau rheilffordd, mae'r safonau hyn yn bodloni anghenion gweithredol gwirioneddol y rheilffyrdd yn well ac yn sail graidd ar gyfer cydweithrediad rheilffyrdd rhyngwladol. Maent yn bennaf yn cynnwys: - cyfres UIC 860: "Amodau Technegol Cyffredinol ar gyfer Caewyr Rheilffyrdd", sy'n cwmpasu egwyddorion dylunio, goddefiannau dimensiwn, triniaeth arwyneb, a gofynion gosod clipiau elastig, ac yn egluro'r gofynion cydnawsedd rhwng clipiau elastig a rheiliau a phadiau haearn, ac mae'n berthnasol i wahanol reilffyrdd rhyngwladol. - UIC 712-3 ar gyfer profi blinder cyflymder ar gyfer profion blinder cyflymder ar y rheiliau. dull ar gyfer clipiau elastig, sy'n ei gwneud yn ofynnol nad yw'r clipiau elastig yn dangos unrhyw graciau neu fethiannau o dan lwythi cylchol penodol i sicrhau dibynadwyedd gweithredol.
3. safonau Ewropeaidd (EN)
Mae'r rhwydweithiau rheilffordd yng ngwledydd Ewrop yn rhyng-gysylltiedig iawn ac mae ganddynt unffurfiaeth o safon uchel. Mae'r safonau craidd yn cyfateb i fabwysiadu neu fireinio safonau rhyngwladol ac maent yn berthnasol i wledydd Ewropeaidd a gwledydd sy'n mabwysiadu mathau Ewropeaidd o reilffyrdd. Yn bennaf yn cynnwys:
- Cyfres EN 13481: "Ceisiadau Rheilffordd -Traciau -Gofynion Perfformiad ar gyfer Systemau Clymwr" yw'r safon graidd ar gyfer clipiau Ewropeaidd ac fe'i rhennir yn dair rhan: Rhan 1 (gofynion cyffredinol), Rhan 2 (clymwyr trac balast, gan egluro dangosyddion perfformiad modelau addas a ddefnyddir yn gyffredin fel clipiau Dosbarth C (3}), a Rhan {3} clymwr uchel, a Rhan 3 clymwr uchel. rheilffyrdd a llinellau trwm -).
- Safonau ategol: safon DIN Almaeneg (DIN 17221 "Spring Steel Specification", DIN EN 13481, sy'n cyfateb i'r safon Ewropeaidd), safon BS Prydain (BS EN 13481, sy'n cyfateb i'r safon Ewropeaidd), sy'n mireinio'r broses gynhyrchu a manylion profi ymhellach.
4.North American Standard Gyda'r rheilffyrdd Americanaidd a Chanada fel y craidd, mae'n addasu i nodweddion llinell llwythi trwm a llwythi echel mawr yng Ngogledd America. Mae'r safonau'n canolbwyntio ar ymarferoldeb a gwydnwch. Yn bennaf yn cynnwys: - safonau AREMA (Cymdeithas Peirianneg a Chynnal a Chadw Rheilffyrdd America): Mae Pennod 3 "Strwythur Trac" y "Llawlyfr Peirianneg Rheilffordd" yn egluro'r pwysau buckling, bywyd blinder, a gofynion materol y bariau elastig. Defnyddir dur gwanwyn AISI 6150 yn gyffredin, ac mae'n amodi bod yn rhaid i bwysau bwclo'r bariau elastig gyrraedd 10-15kN, ac ni ddylai'r bywyd blinder fod yn llai na 3 × 10⁶ gwaith. - Safonau ASTM: Defnyddir ASTM A232 "Spring Steel Specification" ac ASTM E466" mewn profion perfformiad deunydd cynnal prawf gwanwyn, a dull profi perfformiad technegol ar gyfer profion gwanwyn, F. ar y cyd â safonau AREMA. ### 3. Prif wlad-safonau penodol (wedi'u haddasu i amodau cenedlaethol, nodweddion nodedig) Mae pob gwlad yn cyfuno ei nodweddion gweithrediad rheilffordd ei hun (megis cyflymder rheilffordd cyflym uchel, llwyth echel dyletswydd trwm, manylebau math rheilffordd) ac yn llunio ei safonau ei hun ar sail safonau rhyngwladol a rhanbarthol i egluro gofynion technegol a manylebau model y llinellau elastig y mae'n eu defnyddio'n gyffredin i sicrhau ei bod yn cwrdd â'i llinellau elastig gwlad ei hun.

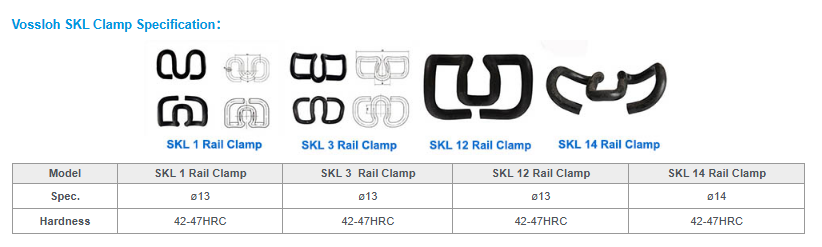

5. Safon yr Almaen (system Vossloh yn cefnogi) Yn seiliedig ar system clymwr Vossloh yr Almaen, datblygwyd safon stribed elastig unigryw, sy'n cynnwys graddiad pwysedd snap, sy'n addas ar gyfer llinellau rheilffordd mewn gwledydd Ewropeaidd a llawer o wledydd ledled y byd: - Safonau craidd: EN 10089 (Manyleb Spring Steel), DIN 17221, egluro'r gofynion technegol cyfres gwanwyn SKL / SKL 2 (SKL 1) 2 bar 1, 1821, yn egluro'r gofynion technegol ar gyfer cyfres y gwanwyn 1 SKL / bar 18 (SKL 1). pa fariau gwanwyn SKL 15 sydd â phwysedd bwcl o 15kN, sy'n addas ar gyfer rheiliau UIC60, a dyma'r Safon Brydeinig a ddefnyddir fwyaf (yn cefnogi'r system Pandrol) Mae system clymwr Pandrol Prydain yn canolbwyntio ar-ddyletswydd trwm a gofynion gosod cyflym. Y safon graidd yw BS EN 13481. Mae'r clipiau dan sylw yn cynnwys cyfresi PR (pwysedd buckling uchel, sy'n addas ar gyfer-rheilffyrdd dyletswydd trwm), system Clip Cyflym (clipiau wedi'u cynnull, yn cefnogi gosodiad mecanyddol), a chlipiau Nabla (cynllun siâp llafn, sy'n addas ar gyfer platiau cefn haearn penodol).

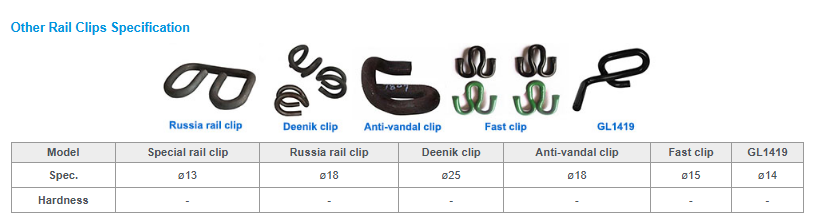

7. Safonau gwlad/rhanbarth arall - Japan: JIS E 1115 "Track Fastener Standard", sy'n cynnwys y gyfres clip math E-, sy'n addas ar gyfer medrydd cul Japan a llinellau rheilffordd cyflym Shinkansen, gan ganolbwyntio ar addasu ysgafn ac elastig{5}} Rwsia: GOST 31385 "Amodau Technegol Rheilffyrdd", sef y deunydd cyflym wedi'i fesur, yn egluro'r amodau ymaddasu Rwsiaidd. gofynion maint a gwrth-cyrydiad stribedi elastig, ac mae'n cyd-fynd â rheiliau safonol Rwsia a phlatiau cefn haearn. - Awstralia: AS 1085.14 Mae gan "Track Fastener Standard", wedi'i addasu i reilffyrdd cludo trwm Awstralia, ofynion uwch ar fywyd blinder a gwrthiant cyrydiad bariau elastig.
8. Safonau Tsieineaidd (Cyfres TB/T)
Gan addasu i anghenion gwahaniaethol rheilffyrdd confensiynol, cyflym a thrwm Tsieina, mae system safonol rheilffordd elastig gyflawn wedi'i ffurfio, y mae ei chraidd yn cynnwys:

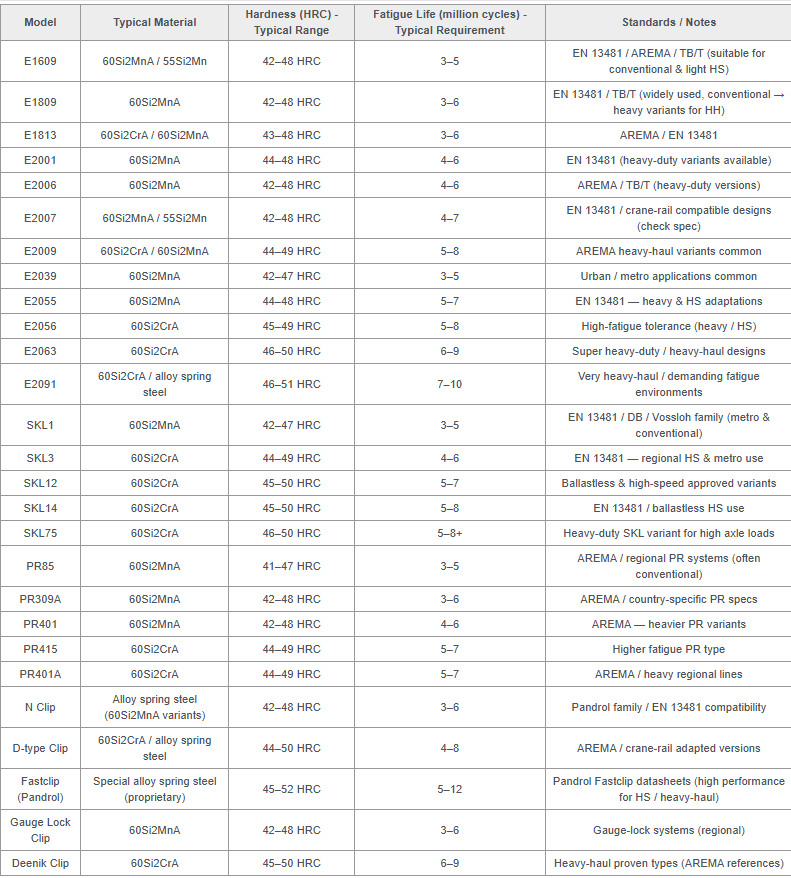

- Cyfres TB/T 3065: Railway Fastener Springs (fersiwn ddiweddaraf TB/T 3065-2020), sy'n cwmpasu ffynhonnau a ddefnyddir yn gyffredin fel Math I, Math II, a Math III, ac yn nodi'r grym cau, teithio'r gwanwyn, a gofynion deunydd ar gyfer gwahanol ffynhonnau (60Si2MnA a 60Si2Cr springs fel arfer).
- TB/T 3395.3-2015: Safon arbennig ar gyfer clipiau elastig rheilffordd cyflymder uchel, sy'n cyflwyno gofynion uwch ar gyfer hydwythedd, bywyd blinder a pherfformiad inswleiddio clipiau elastig trac di-balast, ac sy'n addas ar gyfer llinellau rheilffordd cyflym gyda chyflymder o 350km/h ac uwch.
Yn ymarferol, mae llawer o brosiectau rheilffordd yn blaenoriaethu safonau UIC ac EN i sicrhau cydnawsedd trawsffiniol. Mae safonau cenedlaethol yn darparu canllawiau ychwanegol ar gyfer amodau gweithredu penodol. Yn gyffredinol, mae safoni clip elastig yn cwmpasu dewis deunydd, dyluniad strwythurol, a pherfformiad blinder, gan ddarparu sylfaen gadarn ar gyfer gweithrediadau rheilffordd diogel a dibynadwy ledled y byd.
